Теплофизические характеристики и работа базальтовой изоляции на судне

Тепловая изоляция судовых систем опирается на способность материала ограничивать перенос энергии от горячих поверхностей в окружающее пространство. Базальтовое волокно в этом контексте работает благодаря структуре хаотично переплетённых тонких нитей, между которыми заключён неподвижный воздух. Именно этот воздушный массив, разделённый на микроскопические ячейки, создаёт основное термическое сопротивление. Для судовых систем кондиционирования, где важны и температурная стабильность, и защита от конденсата, оптимальным выбором становится морская изоляция Морская изоляция для судовых систем кондиционирования.

На практике изоляция из волокна активно используется в судостроении при обустройстве трубопроводов горячих сред, газовыхлопных трактов и кожухов дизельных установок. Подробно о параметрах такого материала можно прочитать в сравнительных описаниях базальтового утеплителя для судостроения, где раскрывается зависимость эффективности от монтажной плотности. Механизм теплоизоляции базируется на трёх составляющих: низкой теплопроводности самого волокна, высоком аэродинамическом сопротивлении пористой структуры и практически полном отсутствии конвективных потоков внутри слоя. При типичной толщине мата 40–80 мм удаётся снизить температуру на внешней оболочке до значений, безопасных для персонала и оборудования, расположенного по соседству.

Коэффициент теплопроводности и факторы его стабильности в морской среде

Расчётный коэффициент теплопроводности базальтового волокна находится в диапазоне от 0,030 до 0,045 Вт/(м·К). Этот показатель зависит от средней температуры эксплуатационного слоя и плотности укладки. При нагреве поверхности трубопровода до 300–400 °C термическое сопротивление несколько снижается, однако остаётся в проектных пределах благодаря химической инертности расплавленных базальтовых нитей. Морская среда с постоянными колебаниями относительной влажности вплоть до 100 % не приводит к значительному ухудшению теплозащиты, если целостность внешнего покрытия не нарушена.

Стабильность коэффициента теплопроводности обеспечивается гидрофобизацией волокон на стадии производства. Пропитка кремнийорганическими составами предотвращает капиллярное впитывание конденсата, который при отсутствии обработки мог бы заполнять поры и увеличивать теплопередачу в десятки раз. Фактическая эффективность слоя сохраняется на одном уровне в течение всего межремонтного периода судна при условии соблюдения правил герметизации стыков.

Механизмы предотвращения конденсата в изолируемых конструкциях

Конденсация влаги на холодной границе изоляции представляет собой опасный фактор, вызывающий коррозию корпуса и трубопроводов под теплоизоляционным слоем. Базальтовое волокно решает эту задачу комплексно. Во-первых, термическое сопротивление толщи материала подбирается так, чтобы температура поверхности пароизоляционной оболочки всегда оставалась выше точки росы для заданных внутрисудовых условий. Во-вторых, структура мата препятствует конвективному переносу влажного воздуха к холодной стенке трубы.

Дополнительным барьером служит алюминиевая фольга или многослойный пароизоляционный ламинат, которым кашируется наружный слой. Такой слой блокирует диффузию водяного пара внутрь утеплителя, исключая накопление влаги в зоне контакта с металлом. При циклических повышениях и понижениях температуры, свойственных работе пропульсивных установок, частичное насыщение паром могло бы прогрессировать, однако низкая сорбционная ёмкость базальтовой нити сводит этот эффект к минимуму.

Звукоизоляция и вибродемпфирование судового оборудования

Акустические поля в машинном отделении формируются дизель-генераторами, компрессорами и насосами. Воздушный шум высокой интенсивности, достигающий 100–110 дБ, распространяется по всему отсеку, а структурные колебания передаются через фундаментные рамы на корпус судна. Базальтовое волокно задействуется одновременно как поглотитель звуковой энергии в воздушном тракте и как демпфирующий слой в составе виброизолирующих конструкций.

Принципиального эффекта удаётся достичь без резонансного отклика, характерного для жёстких пористых материалов. Отсутствие замкнутых ячеек исключает образование стоячих волн. Звуковой поток, проходя через рыхлый волокнистый каркас, преобразуется в тепловую энергию за счёт трения колеблющихся частиц воздуха о поверхность нитей. Эффективность поглощения растёт с увеличением толщины и плотности укладки.

Поглощение воздушного шума волокнистым каркасом

Решающее значение для гашения воздушного шума имеет удельное аэродинамическое сопротивление продувке. Волокнистый каркас базальтового мата с плотностью от 30 до 80 кг/м³ демонстрирует высокий коэффициент звукопоглощения в диапазоне средних и высоких частот, начиная от 500 Гц. Это перекрывает значительную часть спектра, генерируемого турбонаддувом дизелей и работой зубчатых передач.

Применение матов с поверхностным слоем из стеклохолста дополнительно расширяет частотный диапазон поглощения. Облицовка кожухов двигателей и изоляция вентиляционных каналов базальтовыми изделиями снижает уровень отражённого звука внутри помещений, что непосредственно влияет на соблюдение требований Кодекса по уровням шума на судах. Акустическая эффективность в таких случаях определяется лабораторными замерами коэффициента звукопоглощения по методу реверберационной камеры.

Подавление структурного шума и вибраций дизельных установок

Структурный шум, передающийся по стальным элементам набора корпуса, требует иного подхода. Здесь используется упругость базальтового волокна, уложенного под определённой нагрузкой сжатия. При размещении мата между вибрирующей поверхностью и жёстким внешним кожухом происходит рассеивание механической энергии. Деформация волокон преобразует кинетическую энергию колебаний во внутреннее трение, снижая амплитуду виброскорости на излучающих панелях.

Дизель-генераторные установки, работающие в диапазоне оборотов от 500 до 1500 об/мин, генерируют пиковые вибрационные нагрузки на частотах 10–200 Гц. Жёсткие пеноматериалы в этих условиях склонны к растрескиванию, тогда как волокнистая структура базальтового мата сохраняет целостность и демпфирующие свойства. Контроль достигается подбором оптимальной степени поджатия изоляции при монтаже ограждающих конструкций.

Огнестойкость и соответствие требованиям пожарной безопасности

Пожарная безопасность на судне регулируется положениями Международной конвенции по охране человеческой жизни на море (SOLAS), где глава II-2 устанавливает жёсткие критерии огнестойкости конструкций и материалов. Теплоизоляция, контактирующая с горячими поверхностями и размещённая на путях возможного распространения пламени, должна не только не поддерживать горение, но и выступать барьером на пути теплового потока.

Базальтовое волокно как материал группы негорючести (НГ) способно выдерживать длительное воздействие открытого пламени без плавления и воспламенения. Температура спекания нитей превышает 1000 °C, что даёт значительный запас времени для эвакуации и локализации аварии. Дополнительным преимуществом является минимальное дымообразование и отсутствие токсичных продуктов пиролиза, исключающее риск отравления газообразными веществами.

Достижение пределов A-60 и H-120 многослойной укладкой

Классификационные общества требуют подтверждения пределов огнестойкости для противопожарных конструкций. Предел A-60 означает, что разделяющая переборка или палуба предотвращает прохождение пламени и дыма в течение 60 минут, а температура на ненагреваемой стороне не повышается более чем на 140 °C в среднем и на 180 °C в любой точке. Базальтовые маты, набранные в несколько слоёв, формируют конструкцию, достигающую таких показателей.

Для достижения предела H-120, связанного с изоляцией горячих поверхностей и противопожарными заслонками, комбинируют плиты высокой плотности с гибкими матами. Каждый последующий слой смещает плоскость максимального прогрева, замедляя фронт теплопередачи. Натурные огневые испытания на стендах лабораторий, уполномоченных морской администрацией, подтверждают соответствие собранного узла заданному классу. Ключевым фактором выступает равномерная укладка без пустот и неплотностей.

Процедуры оценки негорючести по IMO FTP Code

Международный кодекс по применению процедур испытаний на огнестойкость (IMO FTP Code) 2010 года содержит регламент проверки материалов на негорючесть. Согласно части 1 Приложения 1 к Кодексу, образцы подвергаются нагреву в трубчатой печи при температуре 750 °C. Регистрируется потеря массы, продолжительность устойчивого горения и повышение температуры в печи сверх заданного уровня.

Материал считается негорючим, если средняя потеря массы не превышает 50 % от исходной, продолжительность горения не фиксируется, а рост температуры в печи остаётся ниже пороговых значений. Базальтовое волокно, полученное из минерального расплава без органического связующего в составе, стабильно проходит данную методику. Протокол испытаний дополняется проверкой на дымообразование и токсичность в соответствии с частями 2 и 3 Кодекса.

Периодические проверки и сертификационные требования

Принятие изоляционного материала на судно требует наличия сертификата одобрения типа, выданного признанным классификационным обществом. Документ подтверждает соответствие партии заявленным характеристикам по результатам типовых испытаний. В процессе эксплуатации судна инспекторы проверяют сохранность изоляции при ежегодных освидетельствованиях и промежуточных доковых ремонтах.

Визуально контролируется отсутствие механических повреждений, следов промасливания и ослабления креплений. Изоляционные слои, утратившие целостность или пропитанные горючими жидкостями, подлежат обязательной замене. Судовой экипаж фиксирует состояние теплоизоляционных покрытий в журнале технического обслуживания, что необходимо для подтверждения класса в межремонтный цикл.

Устойчивость к агрессивным факторам эксплуатации в море

Комплексное воздействие морской атмосферы предъявляет повышенные требования к химической стойкости и механической выносливости изоляционных материалов. Насыщенный солями воздух, циклически изменяющаяся температура и неизбежная вибрация испытывают структуру круглосуточно. Базальтовое волокно демонстрирует стабильность параметров благодаря исходной природе сырья — изверженной магматической породы.

В отличие от органических пеноматериалов, подверженных гидролизу и деструкции при нагреве, базальтовая нить не реагирует с хлоридами натрия и магния, растворёнными в морской воде. Ультрафиолетовое излучение также не вызывает цепных реакций деградации полимерной матрицы, поскольку в составе волокна связующие вещества занимают доли процента. Основная уязвимость материала сосредоточена в зоне контакта с потоком воздуха и механических вибросмещений.

Стойкость к солевому туману, влажности и перепадам температуры

Испытания в камере солевого тумана, моделирующие многолетнюю эксплуатацию в открытом море, подтверждают отсутствие коррозионного растрескивания и химической деградации волокна. Структура остаётся эластичной, не охрупчивается и не выделяет минеральной крошки. Высокая относительная влажность до 100 % не приводит к объёмному насыщению мата водой при условии корректной установки парозащитной мембраны.

Циклические знакопеременные температуры от −40 °C на открытых палубах арктических судов до +60 °C внутри замкнутых выгородок не вызывают линейного расширения, способного отслоить изоляцию от подложки. Термический коэффициент линейного расширения базальтового волокна остаётся достаточно низким и согласуется со стальными элементами конструкций после компенсации за счёт податливости крепёжных бандажей.

Защита волокна от истирания и пылеобразования в потоке воздуха

В системах вентиляции машинных отделений и газоходах изоляция подвергается воздействию высокоскоростного потока воздуха с абразивными частицами. Открытая поверхность мата может истираться, теряя расчётную толщину и образуя взвешенную минеральную пыль. Для предотвращения эрозии волокнистый слой закрывают защитной сеткой из оцинкованной стали, закрепляемой поверх мата.

Дополнительно применяют покрытия из стеклоткани или алюминиевой фольги, формируя сплошной пыленепроницаемый барьер. Торцы изоляционных блоков на стыках герметизируются алюминиевым скотчем. Такое конструктивное решение исключает выдувание волокон и сохраняет заданное аэродинамическое сопротивление канала на протяжении всего периода эксплуатации без нарастания пылевых отложений в смежных помещениях.

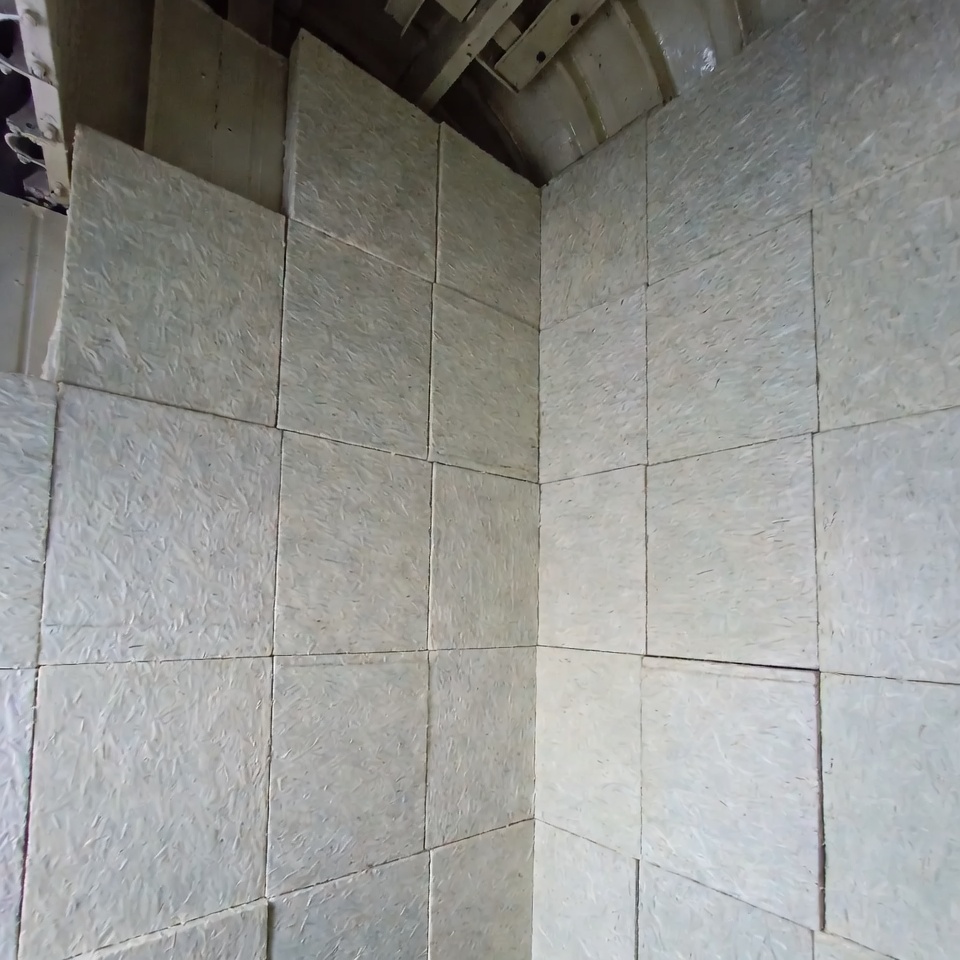

Монтаж базальтовых матов на судовых конструкциях

Технология установки изоляции оказывает прямое влияние на реализацию проектных параметров тепло- и звукозащиты. Любой локальный пропуск или чрезмерное сжатие приводят к снижению эффективности. Монтаж базальтовых матов на судне выполняют в соответствии с альбомами типовых узлов, утверждённых техническим надзором верфи, с учётом специфики каждой категории изолируемого оборудования.

На горизонтальных палубах маты свободно укладываются с перекрытием стыков, на вертикальных переборках и трубопроводах применяют крепёжную оснастку из коррозионностойкой стали. При работах в отсеках с высоким уровнем вибрации особое внимание уделяется предотвращению миграции мата, которая могла бы обнажить горячую поверхность и создать зону термического риска.

Крепление изоляции на трубопроводах и газовыхлопных трактах

На горячих трубопроводах систем охлаждения дизелей, мазуто- и маслопроводах маты фиксируются с помощью нержавеющих бандажных лент. Шаг установки бандажей рассчитывается из условий вибрационного воздействия и обычно не превышает 300–400 мм. Каждый пояс натягивается с контролем усилия, предотвращающим чрезмерное локальное сжатие изоляции, которое ухудшило бы термическое сопротивление.

Газовыхлопные тракты с температурой наружной стенки до 500 °C изолируют в два слоя, смещая стыки внутреннего и наружного матов не менее чем на 50 мм. Крепление второго слоя поверх первого производится независимо. На вертикальных участках газоходов предусматриваются опорные кольца, разгружающие вес столба изоляции на фланцевых соединениях. Это предотвращает сползание материала вниз по трубе в процессе тепловых расширений и вибрационной тряски.

Пароизоляционные слои и блокировка диффузии влаги

Все холодные и попеременно нагревающиеся поверхности требуют обязательного устройства пароизоляционного контура. Алюминиевая армированная фольга, наклеиваемая поверх мата, выполняет роль непрерывного диффузионного барьера. Швы фольги проклеиваются металлизированной лентой с нахлёстом, исключающим проникновение пара через микрозазоры.

При изоляции рефрижераторных помещений и трубопроводов хладагента последовательность слоёв обратна обычной теплоизоляции: пароизоляционный слой размещается с тёплой стороны, то есть между металлом и базальтовым матом. Такой порядок блокирует конденсацию влаги, мигрирующей из тёплого наружного воздуха к холодной поверхности испарителя. Наружный покровный слой в этом исполнении перфорируется для выравнивания парциального давления.

Устройство защитных покрытий на открытых палубах

Изоляция, расположенная вне корпуса, подвергается атмосферным осадкам и брызго-ветровому воздействию. Поверх базальтового мата и слоя пароизоляции монтируют жёсткие защитные кожухи из тонколистовой оцинкованной или алюминиевой стали. Соединения листов выполняются на лежачем фальце или самонарезающими винтами с герметизирующей прокладкой.

Конструкция кожуха проектируется с уклоном, предотвращающим застой воды, и с капельниками по нижней кромке. В местах прохода труб через переборки устанавливаются термочехлы со съёмными секциями, позволяющими обслуживать арматуру. Такие съёмные элементы фиксируются быстроразъёмными замками, обеспечивая удобство инспекций фланцевых соединений без разрушения целостной теплоизоляционной оболочки.

Сравнение с традиционными судовыми изоляционными материалами

Выбор теплоизоляционного материала всегда диктуется компромиссом между эффективностью, массой, стоимостью и живучестью в заданных условиях. На судах малого и среднего водоизмещения часто применяют стекловату или минеральную вату на основе доменных шлаков. Различия в поведении этих материалов при длительном воздействии вибрационных нагрузок и перепадов влажности определяют границы их рационального использования.

Стекловата привлекает меньшей стартовой ценой, однако её упругие характеристики ухудшаются быстрее из-за разломов хрупких волокон под циклическими деформациями. Шлаковата обладает высокой гигроскопичностью и в условиях конденсата химически реагирует с металлом, ускоряя подпленочную коррозию. Эти ограничения сужают сферу применения указанных материалов на наиболее ответственных узлах.

Отличия от стекловаты и минеральной ваты при вибрационных нагрузках

Главное отличие базальтового волокна — сохранение структурной упругости волоконного каркаса на протяжении всего срока эксплуатации. При знакопеременных деформациях, вызванных вибрацией дизель-генераторов, стекловата проявляет склонность к усадке и потере упругих свойств, что увеличивает зазоры в стыках. Минеральная вата из шлаковых расплавов более подвержена уплотнению и кольматации пор под действием тряски.

Базальтовые нити, обладая повышенной прочностью на разрыв, противостоят излому при изгибных колебаниях изоляционного слоя. Это особенно критично на фундаментных рамах и в зонах жёсткой заделки трубопроводов, где амплитуды вибросмещений достигают десятых долей миллиметра. Стабильность геометрических размеров изоляционной оболочки исключает появление локальных мостиков холода и очагов перегрева защитного кожуха.

Учет массогабаритных ограничений при выборе плотности укладки

Весовые лимиты являются жёстким проектным ограничением для надводного борта и остойчивости. Применение базальтовых матов с плотностью укладки менее 60 кг/м³ позволяет обеспечить требуемое термическое сопротивление без перегрузки опорных конструкций. Для сравнения, достижение аналогичных показателей огнестойкости плитами на основе минеральной ваты может потребовать большей толщины и, следовательно, добавочного веса.

Плотность подбирается дифференцированно: для вибродемпфирующих слоёв она составляет 80–100 кг/м³, для теплоизоляционных покрытий — до 40 кг/м³. Оптимизация толщины слоя по критерию суммарной массы позволяет судоверфи вписаться в лимиты, отведённые на вспомогательные системы. Контрольное взвешивание изоляционных комплектов на этапе поставки подтверждает соответствие проектным спецификациям.
