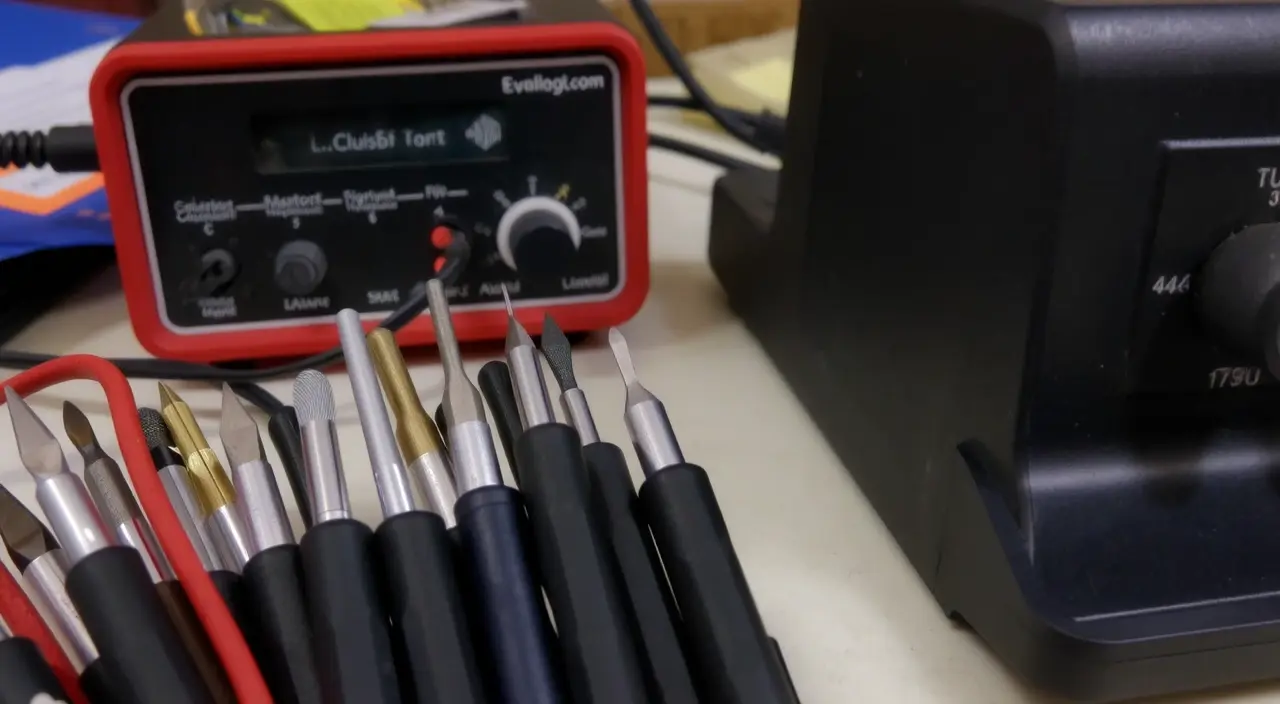

Совместимость и конструктивные отличия серий T2150, T100 и T900

Жала для паяльных станций серий T2150, T100 и T900 различаются посадочными параметрами и тепловыми характеристиками. Сравнение посадочных размеров, тепловой массы и типовой геометрии жал для паяльных станций показывает, что каждая серия проектируется под определённый тип нагревателя и монтажные задачи. Серия T900 использует трубчатую посадку на керамический нагреватель. Серия T100 предназначена для низковольтных паяльных станций с быстрым откликом на изменение температуры. Серия T2150 рассчитана на монтаж с повышенным теплоотводом, когда контактная площадка или вывод быстро отнимают тепло у рабочей зоны. Подобрать совместимые жала этих серий можно в отдельном каталоге: https://atten-rus.com/catalog/zhala-dlya-payalnikov/filter/series-is-серия%20t2150-or-серия%20t100-or-серия%20t900/apply/.

Посадочные размеры и контакт с нагревательным элементом

Совместимость определяется диаметром посадочного отверстия, глубиной посадки и типом контакта с нагревателем. У серии T900 посадочная часть выполнена в виде полой трубки, которая надевается на цилиндрический нагревательный элемент. Важны внутренний диаметр и длина посадочной зоны: при неполном контакте теплопередача падает, а температура на конце жала становится нестабильной. Для T900 типовым считается внутренний диаметр около 4 мм, хотя в зависимости от станции встречаются исполнения с уменьшенной глубиной посадки.

Серия T100 имеет короткую посадочную зону и небольшую толщину стенки, за счёт чего уменьшается расстояние от нагревателя до рабочего острия. Тепловой контакт формируется по внутренней поверхности, поэтому остаточный зазор или следы окисления снижают передачу тепла. Серия T2150 использует удлинённое посадочное отверстие с плотным прилеганием к нагревателю. Это увеличивает площадь контакта и выравнивает тепловой поток при длительной пайке массивных элементов.

Тепловая масса и скорость отклика

Теплоёмкость жала влияет на просадку температуры в момент касания вывода или контактной площадки. Жала T100 обладают уменьшенной тепловой массой, поэтому быстрее восстанавливают заданную температуру. При пайке мелких SMD-компонентов это уменьшает риск перегрева корпуса. Однако на массивных выводах малая теплоёмкость даёт более заметную просадку.

Серии T900 и T2150 удерживают больше тепла в рабочей зоне. Трубчатая посадка T900 обеспечивает равномерный прогрев по всей длине, а T2150 ориентирована на отдачу тепла в зону пайки без резкого охлаждения острия. Для плат с большими полигонами меди и многовыводными разъёмами более высокая тепловая масса позволяет сохранять температуру припоя в пределах рабочего окна.

Геометрия жал и её влияние на пайку

Геометрия рабочей части задаёт площадь контакта жала с паяемой поверхностью. От профиля зависят передача тепла, доступ к плотно расположенным выводам и возможность формировать аккуратный паяный шов. Параметры имеют значение не сами по себе, а в связке с тепловой характеристикой серии.

Конусные, долотообразные и скошенные профили

Конусное остриё даёт малую площадь контакта и подходит для точечного нагрева. При этом теплопередача через узкий кончик ограничена, поэтому на конусных жалах сильнее проявляется просадка температуры. Долотообразные жала имеют плоскую кромку, которая формирует широкую зону контакта и удобна для прогрева выводов и площадок одновременно. Ширина кромки может составлять от долей миллиметра до нескольких миллиметров.

Скошенные профили занимают промежуточное положение: наклонная площадка обеспечивает контакт с выводом под углом, что уменьшает соскальзывание жала. Угол скоса и радиус острия влияют на количество припоя, удерживаемого на площадке. Для монтажа многовыводных микросхем чаще используются скошенные или конусные жала с малым радиусом, для силовой электроники — долото с широкой кромкой.

Соответствие формы монтажным задачам и теплоотводу

При выборе профиля учитывается не только тип компонента, но и теплоотвод. Для выводных резисторов и конденсаторов достаточно конусного жала, если плата не имеет сплошных медных зон. Для разъёмов с массивными выводами и деталей на полигонах требуется долото с увеличенной площадью контакта. Для демонтажа многовыводных корпусов с прогревом ряда выводов используются скошенные жала с вытянутой кромкой.

Для SMD-компонентов с шагом 0,5 мм и менее предпочтительны тонкие конусные или мини-долотообразные профили. Они позволяют дозировать нагрев и не задевать соседние выводы. При монтаже QFP и SOIC важна не только ширина кромки, но и общая длина рабочей части: слишком короткое жало ограничивает видимость, слишком длинное увеличивает паразитный изгиб и снижает точность.

Материалы, покрытия и износ

Большинство жал перечисленных серий имеют медный сердечник с многослойным защитным покрытием. Медь обеспечивает теплопроводность, а внешние слои защищают её от растворения в припое. Нарушение покрытия приводит к эрозии медной основы и быстрой потере работоспособности жала.

Медный сердечник, барьерные слои и рабочее покрытие

Медный сердечник передаёт тепло от нагревателя к рабочей зоне. Теплопроводность меди составляет примерно 380–400 Вт/(м·К), что заметно выше, чем у стали или никеля. Поверх меди наносится барьерный слой, обычно на основе никеля или хрома, который замедляет диффузию металлов. Внешнее рабочее покрытие формируется из железа и лужения. Железный слой снижает скорость растворения меди в припое, а лужение обеспечивает смачиваемость и растекание припоя.

Толщина слоёв влияет на ресурс. Слишком тонкое железное покрытие быстрее изнашивается при контакте с активными флюсами и припоями с повышенной температурой. Слишком толстое покрытие ухудшает теплопередачу. Поэтому у серий с высокой тепловой нагрузкой, таких как T2150, баланс толщин подбирается с учётом длительной работы на температуре выше 350 °C.

Признаки деградации и влияние флюсов

Окисление поверхности ухудшает растекание припоя. Первым признаком износа становится плохое лужение: припой собирается в капли, скатывается с рабочей зоны, жало темнеет. Далее появляются точечные углубления, изменение цвета покрытия и локальные зоны, на которых припой вообще не удерживается. Это указывает на разрушение железного слоя и начало эрозии медного сердечника.

Активные флюсы разрушают барьерные слои жала. Составы с галогенидами, кислотные и особо активные флюсы ускоряют окисление и растворение покрытия при высоких температурах. Пайка с такими флюсами требует более частой очистки и повторного лужения. Остатки флюса на жале после работы также способствуют коррозии, поэтому рабочую поверхность не следует оставлять без слоя припоя.

Уход, лужение и продление ресурса

Ресурс жала напрямую зависит от чистоты поверхности и соблюдения температурного режима. Перегрев ускоряет окисление и разрушение защитных слоёв. Поддержание тонкого слоя припоя на рабочей части замедляет контакт меди и барьерных материалов с воздухом и флюсом.

Очистка и восстановление смачиваемости

Очистка выполняется латунной стружкой или специальной губкой. Латунь удаляет излишки припоя и остатки флюса без абразивного воздействия на покрытие. Нельзя применять напильники, наждачную бумагу или металлические щётки с твёрдой поверхностью: они снимают защитный слой и открывают медь. После очистки рабочее жало покрывают припоем, чтобы защитить поверхность до следующего включения.

Восстановление смачиваемости начинается с очистки и повторного лужения. Если припой не растекается, используются специальные активаторы лужения, содержащие мягкие флюсы. Для серий T900 и T2150 нагрев при лужении подбирается на 20–40 °C выше температуры пайки, но без длительного удержания в перегретом состоянии. После лужения температуру возвращают к рабочим значениям.

Температурные режимы для разных серий

Для серии T100 с малой тепловой массой рабочая температура обычно составляет 280–320 °C для мелких компонентов. Для серии T900 диапазон 320–360 °C используется при пайке выводных деталей и проводов. Для T2150 длительная пайка массивных элементов может требовать 360–400 °C, однако превышение 400 °C существенно ускоряет износ покрытия и окисление.

Снижение температуры на 10–20 °C от верхнего предела увеличивает срок службы жала при сохранении нормального растекания припоя. Пайка на минимально достаточной температуре уменьшает термическое воздействие на компоненты и замедляет деградацию рабочего покрытия. Для каждой серии рекомендуется подбирать температуру по типу припоя и теплоотводу, начиная с нижней границы диапазона.

Диагностика неисправностей и выбор жала под задачу

Нестабильная пайка часто связана не с неисправностью станции, а с состоянием жала или неправильным выбором формы под тепловую нагрузку. Диагностика включает осмотр рабочей зоны, проверку лужения и оценку просадки температуры на реальном компоненте.

Плохое лужение, перегрев и потери теплопередачи

Плохое лужение может быть следствием окисления, разрушения рабочего покрытия или остатков карбонизированного флюса. Если очистка и повторное лужение не восстанавливают поверхность, жало заменяется. Перегрев определяется по потемнению покрытия, появлению синеватых или коричневых оттенков на рабочей зоне и нестабильному удержанию припоя.

Потери теплопередачи возникают при неплотной посадке жала на нагреватель, загрязнении посадочной зоны или деформации трубчатой части. Признаком является увеличенная просадка температуры: кончик жала остывает при касании даже небольших выводов, а станция не успевает компенсировать падение. В этом случае проверяется глубина посадки и отсутствие следов окисления внутри посадочного отверстия.

Оценка тепловой нагрузки при монтаже плат

Тепловая нагрузка определяется числом слоёв платы, площадью медных полигонов, диаметром выводов и количеством одновременно прогреваемых контактов. На однослойных платах без больших медных зон достаточно жал с умеренной теплоёмкостью. На многослойных платах с внутренними слоями меди тепло быстро отводится от точки пайки, поэтому используются жала с большей тепловой массой и широкой контактной кромкой.

Для разъёмов с выводами диаметром 0,8 мм и более подходят долотообразные жала T900 или T2150. Для микросхем с шагом 0,5 мм выбираются конусные или мини-долотообразные профили T100. Для демонтажа и монтажа деталей на массивных полигонах — скошенные жала с вытянутой кромкой и увеличенной площадью теплопередачи. При этом температура подбирается по минимально достаточному уровню для конкретного припоя и теплоотвода, а не по максимальному значению станции.
